Hoy, 28 de enero a las 01:39 UTC, Rusia lanzó un cohete Soyuz-U (número de serie 11A511U-PVB nº I15000-126) desde la Rampa Número 5 (PU-5 ó 17P32-5) del Área 1 (Gagarinski Start) del cosmódromo de Baikonur (GIK-5) con la nave de carga Progress M-09M (7KTGM/11F615A60 nº 409) hacia la ISS. Se trata del lanzamiento número nº 132 de una Progress. El acoplamiento con la ISS (módulo Pirs) tendrá lugar el próximo 30 de enero a las 02:39 UTC.

Lanzamiento Progress M-09M (Roskosmos).

La Progress M-09M (41P en la terminología de la NASA) tiene una masa de 7290 kg, incluyendo 2666 kg de carga útil:

502 kg de combustible para trasvasar al módulo Zvezdá.
250 kg de combustible para maniobras de elevación de la órbita de la ISS.
50 kg de oxígeno (SrPK).
420 kg de agua del sistema Rodnik.
1444 kg en el compartimento presurizado (GrO).
222 kg de alimentos y bebidas.
371 kg de carga para el segmento norteamericano (incluyendo víveres).
106 kg de ropa y elementos de aseo e higiene personal.
4 kg medios de servicio técnico y reparaciones (STOR).
71 kg para el sistema higiénico y sanitario (SSGO).
7 kg para el sistema de presurización de la estación (SOGS).
106 kg para el sistema de aprovisionamiento de agua (SVO).
9 kg para el sistema de control de temperatura (SOTR).
4 kg para el sistema de control (SUBA).
1 kg para el sistema de telemetría digital BITS2-12.
77 kg para el sistema eléctrico (SEP).
140 kg equipamiento para el módulo Zaryá.
16 kg equipamiento para el módulo Rassvyet.
2 kg para la nave Soyuz TMA-M.
23 kg de equipamiento fotográfico y audiovisual.
147 kg de instrumentos científicos.
30 kg del Satélite Kedr.

La órbita inicial de la Progress M-09M fue de 193,4 x 254,6 km, con un periodo de 88,69 minutos y una inclinación de 51,65º.

Para acoplarse con la ISS, la M-09M realizará tres maniobras orbitales:

(28-1-2011: primera maniobra después del lanzamiento con una Delta-V de 13,95 m/s mediante el un encendido de 35,8 s.
(28-1-2011): segunda maniobra con una Delta-V de 28,21 m/s gracias a un encendido de 70,6 s.
(29-1-2011): Delta-V de 2 m/s y una duración de 29,3 s.

Maniobras de la Progress M-09M (TsUP).

Soyuz-U

El Soyuz-U (11A511U) es un cohete de tres etapas que puede poner 6950 kg en una órbita de 200 km y 51,6º. La primera etapa está constituida por los cuatro bloques laterales (denominados Bloques B, V, G y D), de 19,6 x 2,68 m y 43,3 toneladas (con combustible) cada uno. Cada bloque incorpora un motor RD-117 (821-1000 kN, 252-308 s de Isp) con cuatro cámaras de combustión y dos vernier. Los bloques se apagan 118 segundos después del despegue. La segunda etapa, Bloque A o Bloque Central, funciona durante 280-290 s y sus dimensiones son de 27,1 x 2,95 m, con una masa de 99,5 t. Tiene en su base un RD-118, similar a los RD-117 (779-997 kN, 243-309 s), pero con cuatro vernier. El Soyuz-FG, utilizado para los lanzamientos tripulados, emplea RD-107A en los bloques laterales y un RD-108A en el Bloque A. La tercera etapa, Bloque I, funciona durante 230 s e incorpora la aviónica de control del cohete. Tiene 6,67 x 2,66 m y 25,3 t, con un motor de cuatro cámaras y cuatro vernier RD-0110 (297,93 kN, 319,5 s). El Soyuz-U quema queroseno y oxígeno líquido en todas sus etapas. El Soyuz-U es fabricado en Samara (Rusia) por la empresa TsSKB Progress.

Soyuz-U (TsSKB Progress).

Fases del lanzamiento (Roskosmos).

Fases del lanzamiento:

T+0 s: lanzamiento.
T+118,8 s: separación de los cuatro bloques laterales (B, V, G y D, primera etapa). Formación de la "Cruz de Korolyov". 44,07 km de altura y 2,684 km/s. Los bloques caen a 350 km de la rampa, en la Región nº 16, Kazajistán.
T+161,36 s: separación de la cofia (GO). 82,2 km de altura y 3,1 km/s. Los fragmentos caen en la Región 69, a 550 km de la rampa, en Kazajistán.
T+287,3 s: separación de la segunda etapa (Bloque A). 164 km de altura y 5,282 km/s. Los restos caen a 1520 km de la rampa en Kazajistán o la Federación Rusa.
T+297,05s: separación del segmento de cola de la tercera etapa a 171 km de altura.
T+525,88 s: apagado de la tercera etapa.
T+529,18 s: separación de la tercera etapa (Bloque I). 200 km de altura y 9,2 km/s.

Lanzamiento Progress M-09M

Integración del subsatélite Kedr (en honor de la Vostok 1 de Gagarin):

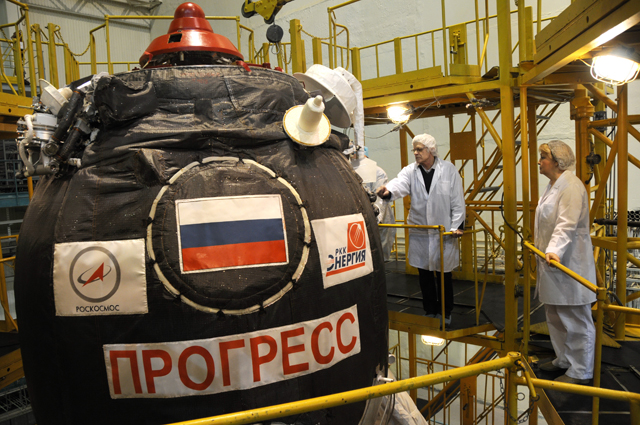

Llegada de la Progress M-09M al edificio MIK-KA de Baikonur (Área 254) en ferrocarril desde la sede de la empresa RKK Energía (Moscú), donde será procesada y cargada para el vuelo:
