La Progress M-07M (39P en la terminología de la NASA) tiene una masa de 7290 kg, incluyendo:
- 870 kg de combustible para trasvasar al módulo Zvezdá.
- 250 kg de combustible para maniobras de elevación de la órbita de la ISS.
- 49 kg de oxígeno (SrPK).
- 210 kg de agua del sistema Rodnik.
- 1136 kg en el compartimento presurizado (GrO).
- 206 kg alimentos y bebidas.
- 389 kg de carga para el segmento norteamericano (incluyendo víveres).
- 102 kg para equipos científicos.
- 7 kg de equipos contraincendios.
- 62 kg de medicinas y productos de higiene.
- 20 kg de material fotográfico y de vídeo.
- 14 kg equipamiento para el módulo Zaryá.
- 2 kg equipamiento para el módulo Poisk.
- 4 kg equipamiento para el módulo Rassvyet.
La órbita inicial de la Progress M-07M fue de 193 x 245 km, con un periodo de 89 minutos y una inclinación de 51,66º.
Para acoplarse con la ISS, la M-06M realizará tres maniobras orbitales:
- (10-9-2010): primera maniobra después del lanzamiento con una Delta-V de 19,72 m/s mediante el un encendido de 50,1 s.
- (10-9-2010): segunda maniobra con una Delta-V de 12,27 m/s gracias a un encendido de 31,5 s.
- (11-9-2010): Delta-V de 2 m/s y una duración de 29,4 s.
Maniobras orbitales de la Progress M-07M (TsUP).
Las tres partes de una nave Progress (Progress M-52).
Soyuz-U
El Soyuz-U (11A511U) es un cohete de tres etapas que puede poner 6950 kg en una órbita de 200 km y 51,6º. La primera etapa está constituida por los cuatro bloques laterales (denominados Bloques B, V, G y D), de 19,6 x 2,68 m y 43,3 toneladas (con combustible) cada uno. Cada bloque incorpora un motor RD-117 (821-1000 kN, 252-308 s de Isp) de cuatro cámaras de combustión y dos vernier. Los bloques se apagan 118 segundos después del despegue. La segunda etapa, Bloque A o Bloque Central, funciona durante 280-290 s y sus dimensiones son de 27,1 x 2,95 m, con una masa de 99,5 t. Tiene en su base un RD-118, similar a los RD-117 (779-997 kN, 243-309 s), pero con cuatro vernier. El Soyuz-FG, utilizado para los lanzamientos tripulados, emplea RD-107A en los bloques laterales y un RD-108A en el Bloque A. La tercera etapa, Bloque I, funciona durante 230 s e incorpora la aviónica de control del cohete. Tiene 6,67 x 2,66 m y 25,3 t, con un motor de cuatro cámaras y cuatro vernier RD-0110 (297,93 kN, 319,5 s). El Soyuz-U quema queroseno y oxígeno líquido en todas sus etapas. El Soyuz-U es fabricado en Samara, Rusia, por la empresa TsSKB Progress.
Soyuz-U (TsSKB Progress).
Fases del lanzamiento (Roskosmos).
Fases del lanzamiento:
- T+0 s: lanzamiento.
- T+118,8 s: separación de los cuatro bloques laterales (B, V, G y D, primera etapa). Formación de la "Cruz de Korolyov". 44,07 km de altura y 2,684 km/s. Los bloques caen a 350 km de la rampa, en la Región nº 16, Kazajistán.
- T+161,36 s: separación de la cofia (GO). 82,2 km de altura y 3,1 km/s. Los fragmentos caen en la Región 69, a 550 km de la rampa, en Kazajistán.
- T+287,3 s: separación de la segunda etapa (Bloque A). 164 km de altura y 5,282 km/s. Los restos caen a 1520 km de la rampa en Kazajistán o la Federación Rusa.
- T+297,05s: separación del segmento de cola de la tercera etapa a 171 km de altura.
- T+525,88 s: apagado de la tercera etapa.
- T+529,18 s: separación de la tercera etapa (Bloque I). 200 km de altura y 9,2 km/s.
Llegada de la Progress M-07M en ferrocarril desde Moscú al edificio MIK-KA (Área 254) de Baikonur (Roskosmos/RKK Energía).
Vista de los edificios MIK-KA y MIK-112 en el Google Earth (RKK Energía).
Carga de combustibles hipergólicos (Roskosmos).

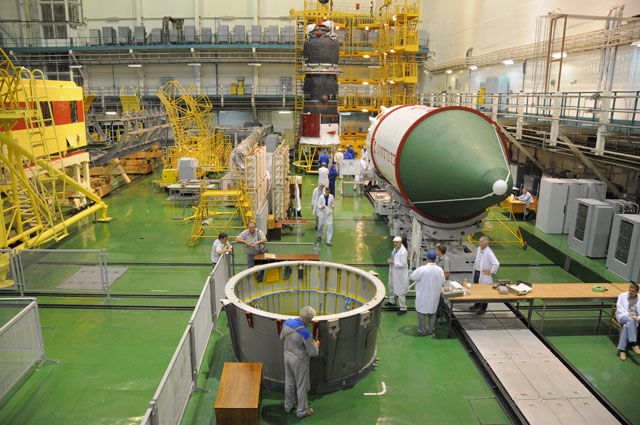

Acoplamiento con el segmento intermedio (PkhO) (Roskosmos/RKK Energía).
Inspeccionando el compartimento de carga presurizado (GrO) de la M-07M (RKK Energía).
Esquema interno y distribución del un GrO de una Progress (NASA).
Inserción en la cofia (RKK Energía).
Traslado del MIK-KA al MIK-40 del Área 31 para la integración con el Soyuz-U (RKK Energía).
Vista del Área 31 con el MIK-40 (Google Earth).
Integración con el Soyuz-U en el MIK-40 del Área 31 (RKK Energía).
Traslado a la rampa nº 6 del Área 31 desde el MIK-40 (Roskosmos).

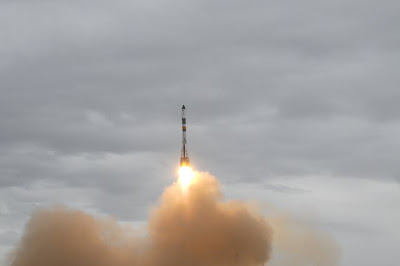

Lanzamiento (RKK Energía).
Vídeo del traslado a la rampa:
Vídeo del lanzamiento:
