Soyuz: álbum fotográfico

En este blog hemos hablado por activa y por pasiva de la nave Soyuz, pero -inspirado por Zemiorka-, he pensado que no estaría mal hacer una pequeña recopilación no exhaustiva de las imágenes más interesantes del vehículo espacial tripulado más longevo. No olvidemos que, a partir del próximo año, las Soyuz rusas y las Shenzhou chinas se convertirán en las únicas naves tripuladas en servicio.

Nave Soyuz TM/TMA, vista general:

• Masa: 7 220 kg
• Longitud: 7'48 m
• Diámetro Máximo: 2'72 m
• Envergadura (con paneles solares desplegados): 10'7 m
• Volumen habitable: 9 m³
• Masa de combustible y comburente: 900 kg

Nave Soyuz TM/TMA (www.buran.ru/NASA/RKK Energía/Roskosmos/The New York Times).


Módulo Orbital (BO, Bitoboi Otsek/Бытобой Отсек):

• Longitud: 2,98 m

• Diámetro Máximo: 2,26 m

• Diámetro Mínimo: 1,35 m

• Masa: 1370 kg

• Volumen: 5 m³

Vista general (NASA/Novosti Kosmonavtiki/RKK Energía).




Vista de la escotilla superior de acceso a la estación (NASA/RKK Energía/Roskosmos).










Escotilla de acceso a la nave en tierra (a través de la cofia) (NASA/RKK Energía/Roskosmos).











Interior del BO (NASA).


Módulo de Descenso (SA, Spuskaemi Apparat/Спускаемый Аппарат): tiene una masa de 2800 kg y un diámetro máximo de 2'2 m.







Partes del SA de la Soyuz TM/TMA (NASA/Roskosmos/RKK Energía).







Soyuz TMA en construcción (www.buran.ru/RKK Energía).

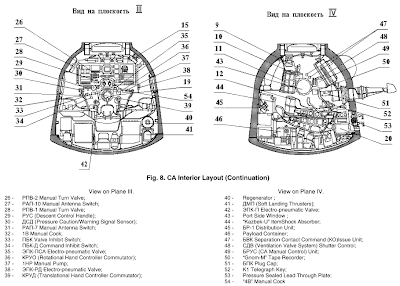

Interior del SA (NASA/Roskosmos/RKK Energía).

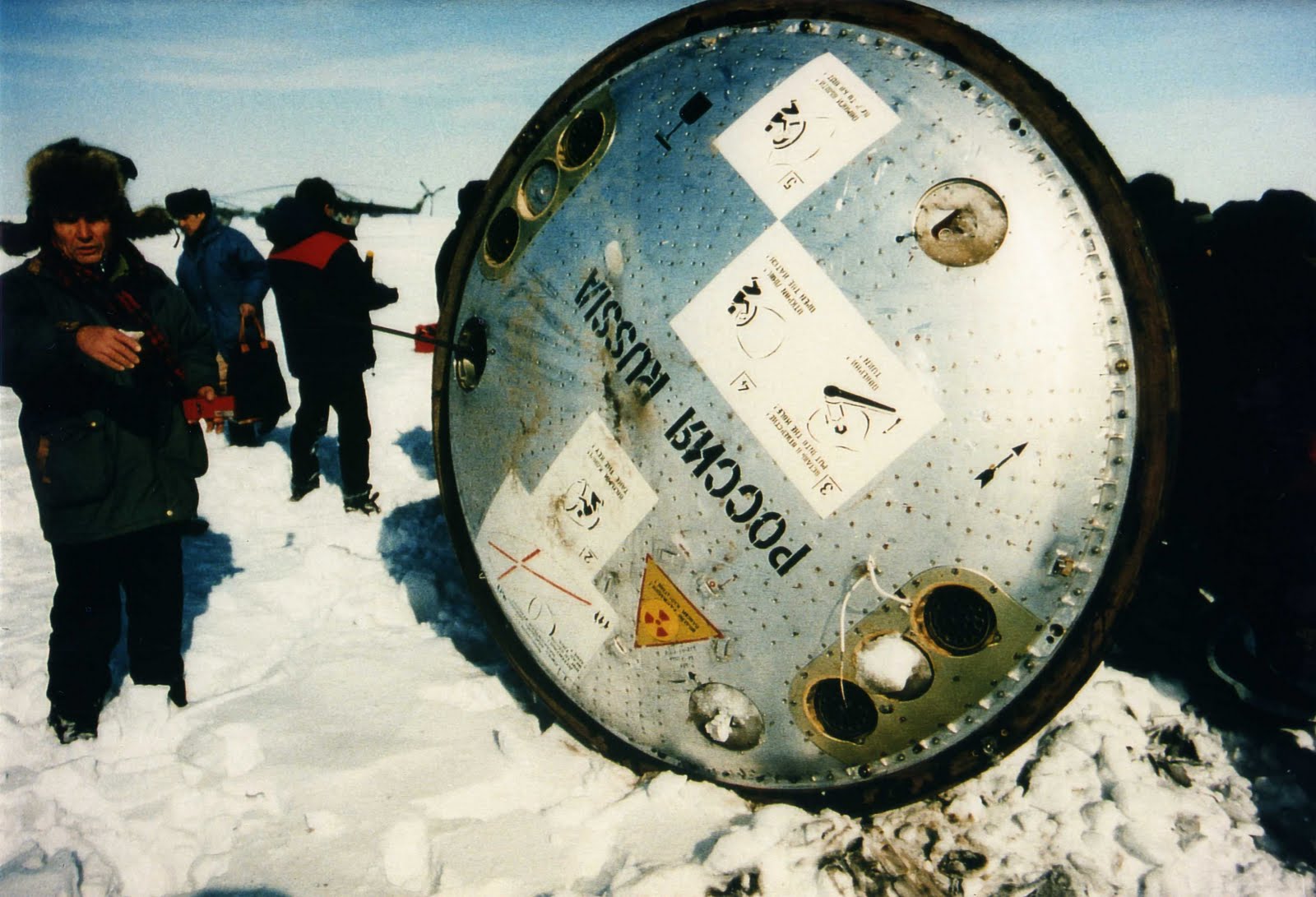

Aterrizaje de un SA (NASA/Roskosmos/Novosti Kosmonavtiki).


Módulo de Propulsión (PAO, Priborno-Agregatni Otsek/Приборно-Агрегатный Отсек): su masa es de 560 kg y su diámetro es de 2'2 m (mínimo) y 2'7 m (máximo).




Vista general del PAO (NASA/RKK Energía).


La sección intermedia PKhO (Переходной Отсек, ПхО), no presurizada (NASA).


Tanques de propergoles de la sección de propulsión (Агрегатный Отсек) (RKK Energía/Roskosmos).


Paneles solares de la Soyuz durante las pruebas (Roskosmos).



Sistema de propulsión del PAO (NASA).
